煤氣用濕式管型電除塵器
1 主題內容與適用范圍
本標準規定了煤氣用濕式管型電除塵器的產品結構型式和基本參數，技術要求，試驗方法，檢驗規
則，標志、包裝、運輸、貯存.
本標準適用于發生爐煤氣、焦爐煤氣、兩段爐煤氣、直立爐煤氣凈化用濕式管型電除塵器(以下簡稱除塵器) 。
2 引用標準
GB 150 鋼制壓力容器
GB 6222 工業企業煤氣安全規程
JB 1152 鍋爐和鋼制壓力容器對接焊縫超聲波探傷
ZB J88 001.3 電除塵器技術條件
ZB J88 001.5 電除塵器壓力降測試
ZB J88 002.3 除塵器除塵效率測試
ZB K46 008.1 高壓靜電除塵用硅整流設備
3 產品結構型式與基本參數

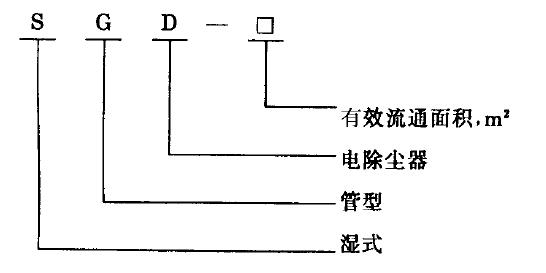

3.1 型號表示方法




結構形式
產品由機械和高壓電源兩大部分組成.機械部分包括陰極系統、陽極系統、供水系統、清洗系統、殼體等組成，詳見圖1. 高壓電源部分應符合ZB K46 008.1 的要求.
3.3 基本參鼓
3.3.1 處理煤氣量
5000 - 50000 m 3 /h •
